ACOPLE ELASTICO


SERIE LOVEJOY TIPO L



Acople Elasticorepuesto estrella lovejoy
  • Cubos simétricos con agujeros H7, chavetero y prisionero. Superficie pavonada.
  • Los acoplamientos elásticos son ideales para motores eléctricos y construcción de maquinas.
  • El acoplamiento esta formado por dos cubos y un elemento elástico.
  • El elemento elástico en estrella asegura una transmisión amortiguada del par entre los cubos.

MATERIALES DE LAS ESTRELLAS

Acrilo Nitrilo
La mejor combinación entre temperatura y resistencia química
Duereza 80A Shore (excepto el L035=60A)
Temperatura: -40° C a 100° C

Poliuretano
Excelente resistencia al torque, un 50% mas que el Nitrilo
Excelente resistencia al aceite y químicos
No recomendado para ciclos de arranque y detenimiento constantes
Dureza del L050 al L110 de 55D y del L150 al L225 de 90-95A
Temperatura -34° C to 71° C

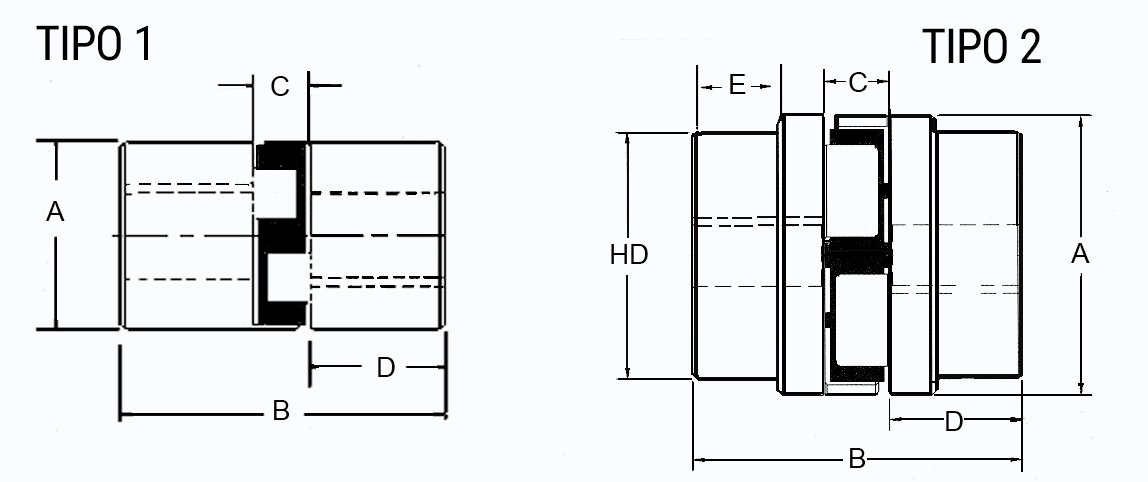

Dimensiones en mm
MODELO TIPO Diam. Exterior
A
Largo
B
Largo
C
Largo
D
E HD Peso
Kg
L035 1 15.87 20.65 7.13 6.75 -- -- 0.045
L050 1 27.00 43.71 11.93 15.87 -- -- 0.131
L070 1 34.92 50.80 12.70 19.55 -- -- 0.254
L075 1 44.45 54.00 12.19 20.82 -- -- 0.430
L090 1 53.97 54.50 12.44 21.36 -- -- 0.657
L095 1 53.97 64.00 11.55 25.90 -- -- 0.771
L099 1 64.28 72.08 16.51 27.20 -- -- 1.133
L100 1 64.28 87.85 16.76 34.74 -- -- 1.542
L110 1 84.15 108.00 21.41 43.33 -- -- 2.902
L150 1 95.25 114.30 23.87 44.98 -- -- 4.036
L190 2 114.30 133.35 22.22 54.20 34.03 101.60 3.968
L225 2 127.00 156.00 23.92 63.50 44.01 107.95 5.556
