CADENAS TENSORAS FLEYER AL

La cadena tipo Fleyter es la más simple de las cadenas de acero, y consta únicamente de placas de eslabones y pasadores. Esta cadena generalmente tiene una mayor resistencia a la tracción que las cadenas de rodillos y funciona sobre poleas en lugar de ruedas dentadas. Son adecuados para aplicaciones de suspensión, equilibrio o transmisión de movimiento. Las cadenas de hojas se utilizan a menudo como cadenas de contrapeso para máquinas herramienta, puertas de ascensores y hornos, mástiles de carretillas elevadoras, bastidores giratorios y aplicaciones similares de elevación o equilibrio.

Aplicación: Cargas esencialmente estáticas en donde el desgaste entre eje y malla no resulta ser un problema (como es el caso de los montacargas hidráulicos accionados manualmente)

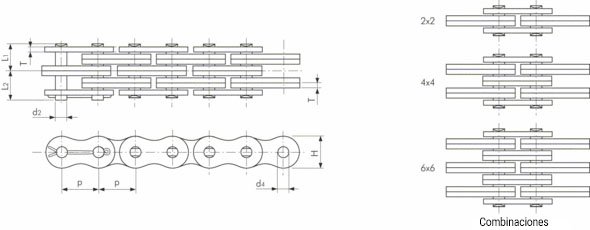

Construcción: Mallas y ejes tienen el mismo perfil, espesor y diámetro, de las cadenas a rodillos ANSI (serie Americana) del mismo paso. No están incluídas en las normas ISO.

Combinaciones más comunes: 2x2, 4x4, 6x6.





MEDIDAS DE COMBINACION 2x2. Dimensiones en mm
MODELO PERNO PLACA RESISTENCIA
A LA TRACCIÓN
MÍN. KN
MASA APROX.
KG/M
PASO P
Diam
d2
Largo
L1
Largo
L2
Grosor
T
Altura
H (max.)
diam orificio
d4
AL422 3.97 4.20 5.30 1.50 10.40 4.02 16.7 0.38 12.70 1/2"
AL522 5.08 5.43 6.97 2.00 13.00 5.13 27.5 0.62 15.875 5/8"
AL622 5.94 6.33 8.22 2.40 15.60 6.00 38.2 0.87 19.05 3/4"
AL822 7.90 8.18 10.97 3.20 20.80 7.97 64.7 1.51 25.40 1"
AL1022 9.48 10.03 13.22 4.00 26.00 9.57 98.1 2.69 31.75 1.1/4"
AL1222 11.04 12.10 15.80 4.80 31.20 11.14 141.0 3.57 38.10 1.1/2"



MEDIDAS DE COMBINACION 4x4. Dimensiones en mm
MODELO PERNO PLACA RESISTENCIA
A LA TRACCIÓN
MÍN. KN
MASA APROX.
KG/M
PASO P
Diam
d2
Largo
L1
Largo
L2
Grosor
T
Altura
H (max.)
diam orificio
d4
AL444 3.97 7.43 8.52 1.50 10.40 4.02 33.3 0.74 12.70 1/2"
AL544 5.08 9.68 11.22 2.00 13.00 5.13 54.9 1.22 15.875 5/8"
AL644 5.94 11.28 13.17 2.40 15.60 6.00 76.5 1.71 19.05 3/4"
AL844 7.90 14.90 17.70 3.20 20.80 7.97 129.0 2.98 25.40 1"
AL1044 9.48 18.35 21.55 4.00 26.00 9.57 196.0 5.31 31.75 1.1/4"
AL1244 11.04 22.00 25.70 4.80 31.20 11.14 282.0 7.07 38.10 1.1/2"
AL1444 12.64 25.65 30.15 5.60 36.40 12.74 373.0 10.34 44.45 1.3/4"
AL1644 14.21 29.03 34.02 6.40 41.60 14.32 471.0 12.98 50.80 2"



MEDIDAS DE COMBINACION 6x6. Dimensiones en mm
MODELO PERNO PLACA RESISTENCIA
A LA TRACCIÓN
MÍN. KN
MASA APROX.
KG/M
PASO P
Diam
d2
Largo
L1
Largo
L2
Grosor
T
Altura
H (max.)
diam orificio
d4
AL466 3.97 10.65 11.75 1.50 10.40 4.02 50.5 1.10 12.70 1/2"
AL566 5.08 13.90 15.45 2.00 13.00 5.13 82.4 1.81 15.875 5/8"
AL666 5.94 16.23 18.12 2.40 15.60 6.00 115.0 2.54 19.05 3/4"
AL866 7.90 21.60 24.40 3.20 20.80 7.97 194.0 4.44 25.40 1"
AL1066 9.48 26.65 29.85 4.00 26.00 9.57 294.0 7.93 31.75 1.1/4"
AL1266 11.04 31.93 35.62 4.80 31.20 11.14 424.0 10.65 38.10 1.1/2"
AL1466 12.64 37.28 41.77 5.60 36.40 12.74 559.0 15.16 44.45 1.3/4"
AL1666 14.21 42.23 47.22 6.40 41.60 14.32 706.0 19.41 50.80 2"
