ACOPLE ELASTICO
SERIE LOVEJOY TIPO L
- Cubos simétricos con agujeros H7, chavetero y prisionero. Superficie pavonada.
- Los acoplamientos elásticos son ideales para motores eléctricos y construcción de maquinas.

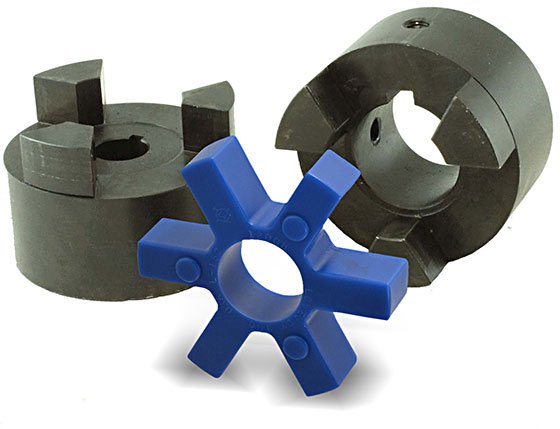

- El acoplamiento esta formado por dos cubos y un elemento elástico.

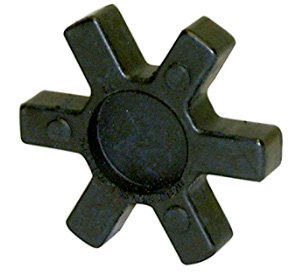

- El elemento elástico en estrella asegura una transmisión amortiguada del par entre los cubos.
MATERIALES DE LAS ESTRELLAS
Acrilo Nitrilo
La mejor combinación entre temperatura y resistencia química
Duereza 80A Shore (excepto el L035=60A)
Temperatura: -40° C a
100° C
Poliuretano
Excelente resistencia al torque, un 50% mas que el Nitrilo
Excelente resistencia al aceite y químicos
No recomendado para ciclos de arranque y detenimiento constantes
Dureza del L050 al L110 de 55D y del L150 al L225 de 90-95A
Temperatura -34° C to 71° C
| MODELO | TIPO | Diam. Exterior A |
Largo B |
|||||
| Largo C |
Largo D |
E | HD | Peso Kg |
||||
| L035 | 1 | 15.87 | 20.65 | 7.13 | 6.75 | -- | -- | 0.045 |
| L050 | 1 | 27.00 | 43.71 | 11.93 | 15.87 | -- | -- | 0.131 |
| L070 | 1 | 34.92 | 50.80 | 12.70 | 19.55 | -- | -- | 0.254 |
| L075 | 1 | 44.45 | 54.00 | 12.19 | 20.82 | -- | -- | 0.430 |
| L090 | 1 | 53.97 | 54.50 | 12.44 | 21.36 | -- | -- | 0.657 |
| L095 | 1 | 53.97 | 64.00 | 11.55 | 25.90 | -- | -- | 0.771 |
| L099 | 1 | 64.28 | 72.08 | 16.51 | 27.20 | -- | -- | 1.133 |
| L100 | 1 | 64.28 | 87.85 | 16.76 | 34.74 | -- | -- | 1.542 |
| L110 | 1 | 84.15 | 108.00 | 21.41 | 43.33 | -- | -- | 2.902 |
| L150 | 1 | 95.25 | 114.30 | 23.87 | 44.98 | -- | -- | 4.036 |
| L190 | 2 | 114.30 | 133.35 | 22.22 | 54.20 | 34.03 | 101.60 | 3.968 |
| L225 | 2 | 127.00 | 156.00 | 23.92 | 63.50 | 44.01 | 107.95 | 5.556 |
