ACOPLES DE TRANSMISION

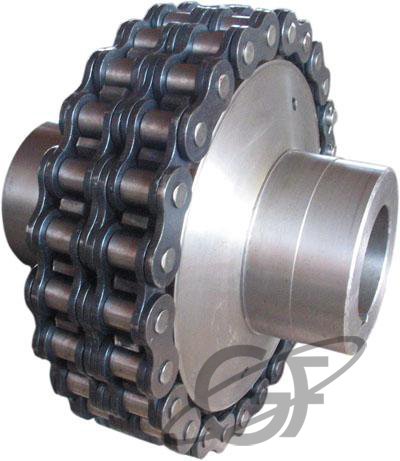

ACOPLE A CADENA

Los acoplamientos flexibles a cadena constituyen un positivo y seguro elemento para unir ejes entre si. Admiten cierto desalineamiento entre ejes y su eficacia se mantiene constante, aún bajo severas condiciones de trabajo, permitiendo además desconectarlos fácilmente quitando el eslabón de unión de la cadena, sin necesidad de desmontar el motor o la maquina accionada. Los piñones son fabricados en material Siemens Martin SAE 1050. La película lubricante que se forma entre los elementos movibles de la cadena y entre esta y los piñones, amortigua los ruidos y vibraciones. Su utilización es muy apropiada especialmente para ejes de bajas velocidades (por ejemplo: salidas de reductores de velocidad), pues resultan más seguros y compactos que otros tipos de Acoplamientos Elásticos.

Es conveniente al solicitar un acoplamiento a cadena, suministrar los siguientes datos:

• a) Potencia a Transmitir (HP).
• b) Velocidad de Trabajo (RPM).
• c) Los diámetros de los ejes que se han de acoplar.
• d) Tipo de accionamiento (motor eléctrico, diesel, a vapor, etc.).
• e) Naturaleza de la carga de la maquina accionada (uniforme, mediana o pesada).

Con los datos aportados y la tabla de factores de servicios, se busca en la tabla de selección el acoplamiento adecuado. Cuidar, al hacer el montaje, de alinear lo mejor posible los ejes controlando el espacio entre los dos piñones en diversos puntos con un compás de interiores y aplicando una regla sobre el fondo de los dientes.

FACTORES DE SERVICIOS:
