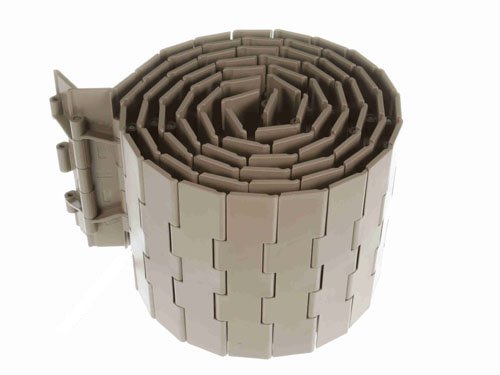

CADENA PLASTICA A TABLILLAS (TABLETOP)
SERIE 821 REFORZADA DOBLE BISAGRA
Aplicacion
La cadena plástica de transporte, linea 821, provee un movimiento contínuo y radio de giro que se ve asegurado por la notable resistencia mecánica del material de fabricación. Las uniones abisagradas (en todos los modelos) están soportadas por ejes de acero inoxidable o polímero plástico. Este conjunto de elementos hace innecesaria la lubricación y el mantenimiento excesivo. Fabricada en resina acetálica de bajo coeficiente de fricción importada Dupont®. Se provee con o sin TABS.
Cuenta con un nervio central y longitudinal que incrementa la capacidad de carga del transportador. También dicha nervadura actúa como guia de encauce en los piñones especiales de mando.
Puede proveerse con Acetal Marrón (XL-LF), Polipropileno Blanco (PP) o Polipropileno negro Antiestático (AS).
Material:
LF - Acetal de baja fricción (POM) y mezcla especial de lubricantes. Puede reducir el desgaste hasta en un 15% sobre acetal sencillo; está destinado a aplicaciones de alto rendimiento a velocidades entre moderadas y altas para el transporte general en transportador

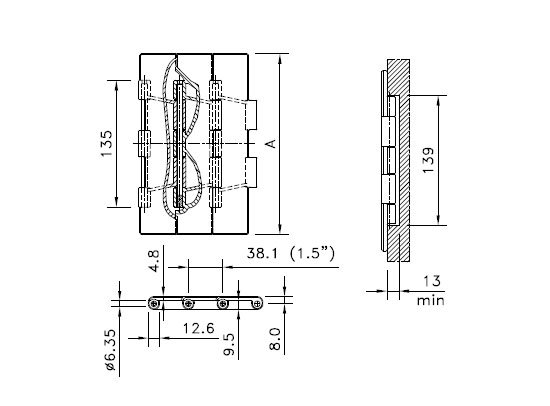

CODIGO | PASO (P) mm | ANCHO TOTAL (A) mm | ESPESOR (E) mm | ANCHO BISAGRA (B) mm | DIAM. EJE (D) mm | ALTURA SOBRE EJE (C) mm | ALTURA BISAGRA (H) mm | RADIO de GIRO mm |
LF821K750 | 38.1 | 190.50 | 4.8 | 135 | 6.35 | 7.90 | 9.5 | 50 |
LF821K100 | 38.1 |
254.00 | 4.8 | 135 | 6.35 | 7.90 | 9.5 | 50 |
LF821K1200 | 38.1 | 304.80 | 4.8 | 135 | 6.35 | 7.90 | 9.5 | 50 |

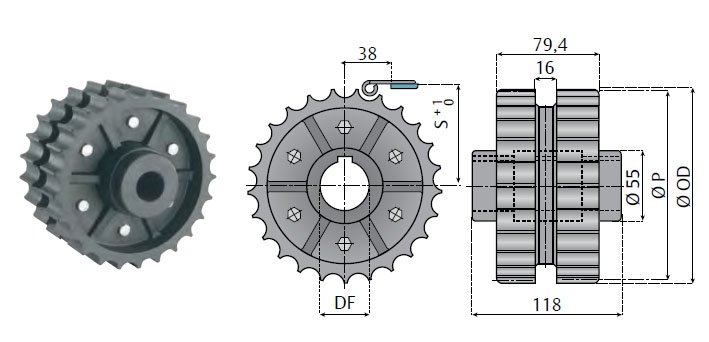

ENGRANAJES PARA CADENA PLASTICA A TABLILLAS SERIE 821 REFORZADA DOBLE BISAGRA
DIENTES | Ø OD mm | Ø P mm | S mm |
Z 25 | 155 | 108 | 80.5 |
DIENTES | DIAM 25 | DIAM 30 | DIAM 35 | DIAM 40 |
Z 25 | Z25-821-25 | Z25-821-30 | Z25-821-35 | Z25-821-40 |
